介質 |
型號 |
壓力 |
溫度 |
轉速（RPM) |
|
冷卻水 |
B08 |
100bar /1450PSI |
90oC / 195oF |
20000 |
|
B10 |
70bar /1015PSI |
15000 |
|
干轉 |
B08 |
/ |
/ |
20000 |
|
B10 |
/ |
15000 |
B系列通用型旋轉接頭選用注意事項：
1、此類型是特殊的旋轉接頭，在中心不通入冷卻液時可以高速干轉。
2、其結構設計使冷卻液即可提供必要的密封壓力。放接頭在無液體流量時，密封環并不接觸，轉子幾乎沒有任何摩擦。
當有冷卻液輸入，就會因?yàn)榱黧w流量產生一個輕的壓力壓緊密封面的彈性O(shè)形圈及密封面，保證沒有液體泄漏。
而流量停止則O形圈壓力釋放，密封環面自動分離。
3、不允許在不與ROTOFLUX客服部門協商的情況下，超過旋轉接頭的極限而使用。
|

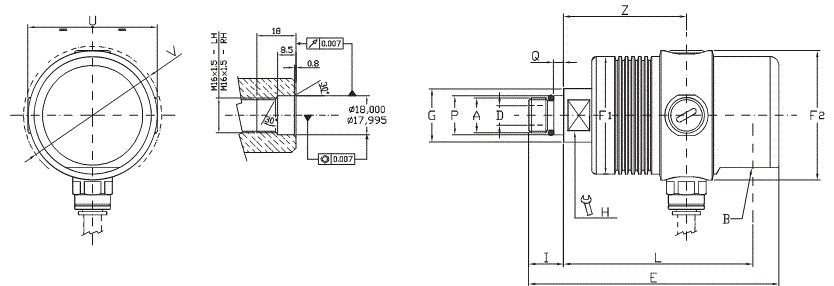

型號 |
90度接頭 |
|
|
A |
B |
øD |
E |
ØF1 |
ØF2 |
ØG |
H |
I |
L |
ØP |
Q |
U |
ØV |
Z |
KG |
|
B08-1501-04R |
M16x1.5RH |
G 1/4" |
5 |
101 |
44 |
49 |
24.5 |
17 |
16 |
76 |
18 |
4.5 |
49 |
52 |
49 |
0.6 |
|
B08-1501-05L |
M16x1.5LH |
|
B10-1701-04R |
M16x1.5RH |
G3/8" |
9 |
115 |
54 |
59.5 |
24.5 |
17 |
16 |
87 |
18 |
4.5 |
59.5 |
63 |
56.5 |
0.8 |
|
B10-1701-05L |
M16x1.5LH |
|

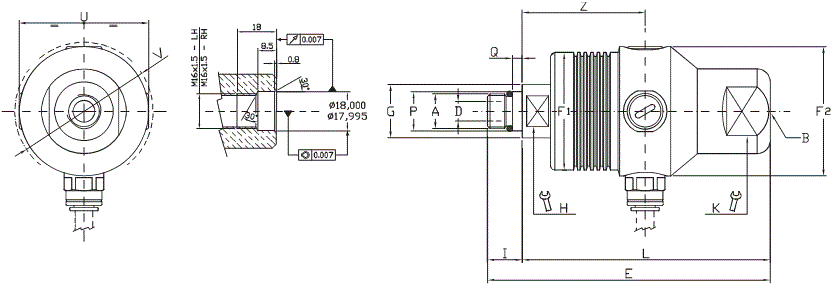

型號 |
直式接頭 |
|
|
A |
B |
øD |
E |
ØF1 |
ØF2 |
ØG |
H |
K |
I |
L |
ØP |
Q |
U |
ØV |
Z |
KG |
|
B08-1502-04R |
M16x1.5RH |
G1/4" |
5 |
116 |
44 |
49 |
24.5 |
17 |
24 |
16 |
100 |
18 |
4.5 |
49 |
52 |
49 |
0.6 |
|
B08-1502-05L |
M16x1.5LH |
|
B10-1702-04R |
M16x1.5RH |
G3/8" |
9 |
130 |
54 |
59.5 |
24.5 |
17 |
32 |
16 |
114 |
18 |
4.5 |
59.5 |
63 |
56.5 |
0.8 |
|
B10-1702-05L |
M16x1.5LH |
